Vous prévoyez d’installer une gaine électrique à l’extérieur de votre maison ? Vous vous demandez quel type choisir entre une pose enterrée ou en saillie ? Vous voulez être sûr de respecter les normes en vigueur ?
C’est vrai qu’avec tous les modèles disponibles sur le marché – ICTA, TPC, gaines annelées, TINB – on peut vite s’y perdre. Sans compter les exigences de la norme NF C 15-100 qu’il faut absolument respecter.
La bonne nouvelle, c’est que vous n’avez pas besoin d’être électricien pour comprendre les bases. Avec les bonnes informations, vous pourrez choisir la gaine adaptée à votre projet et même réaliser l’installation vous-même si vous êtes un peu bricoleur.
Dans cet article, vous découvrirez tout ce qu’il faut savoir pour faire le bon choix et poser votre gaine électrique extérieur dans les règles de l’art !

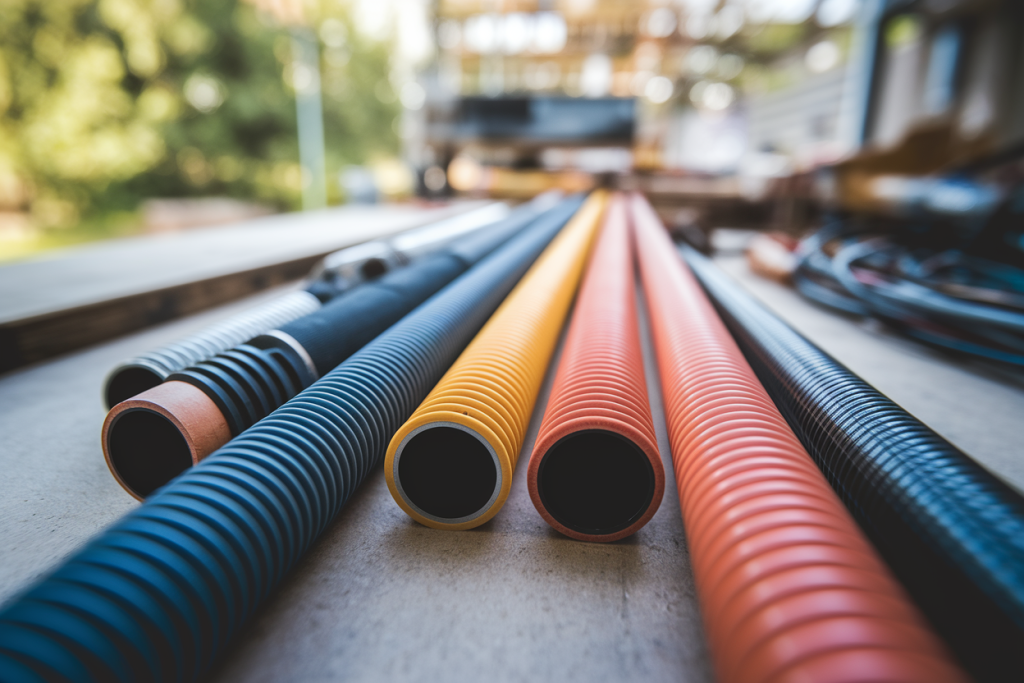

Les différents types de gaines électriques pour l’extérieur
Quand on parle de gaine électrique extérieur, il existe plusieurs solutions selon l’usage que vous en ferez. Chaque type a ses propres caractéristiques et répond à des besoins spécifiques.
Les gaines ICTA (Isolant Cintrable Transversalement Annelé)
Les gaines ICTA comptent parmi les plus utilisées pour les installations domestiques. Elles se reconnaissent facilement à leur couleur orange et à leur surface annelée qui facilite le passage des câbles. Ces gaines conviennent parfaitement pour une pose enterrée à faible profondeur.
Leur diamètre varie de 16 à 63 mm, ce qui couvre la plupart des besoins en habitation. Un point important : ces gaines ne propagent pas la flamme et résistent bien à l’humidité, deux qualités indispensables pour une utilisation extérieure.
Les conduits TPC (Tube de Protection des Câbles)
Plus robustes que les ICTA, les conduits TPC s’imposent quand vous avez besoin d’une protection renforcée. Leur paroi plus épaisse leur permet de résister aux chocs mécaniques, notamment lors du remblayage d’une tranchée.
Ces conduits existent en version simple ou double, avec des diamètres allant de 40 à 160 mm. Ils se destinent plutôt aux installations de forte section ou aux passages sous voirie où les contraintes mécaniques sont importantes.
Les gaines annelées spéciales extérieur
Legrand propose plusieurs gammes spécialement conçues pour l’extérieur, comme les DuoGliss, RaiGliss ou encore TurboGliss. Ces produits combinent la souplesse des gaines traditionnelles avec une résistance accrue aux intempéries.
La particularité de ces gaines ? Elles intègrent souvent un tire-fil qui facilite grandement le passage des câbles. Certaines versions atteignent une résistance mécanique IK10, ce qui garantit une excellente protection contre les chocs.
Les tubes de branchement TINB et TIIB
Pour les remontées depuis une installation enterrée vers un tableau électrique ou un compteur, les tubes TINB (Tube Isolant Non-métallique de Branchement) et TIIB (Tube Isolant Incombustible de Branchement) constituent la solution réglementaire.
Ces tubes se caractérisent par leur rigidité et leur tenue au feu. Le type TIIB, plus récent, offre une meilleure résistance aux UV et une durée de vie prolongée pour les parties exposées au soleil.
Les protections métalliques
Dans certains cas, vous aurez besoin d’une protection métallique. C’est particulièrement vrai pour les passages en façade ou les zones exposées aux chocs. La goulotte métallique Sendzimir galvanisée représente une excellente solution pour ces applications.
Ces protections se fixent facilement sur tous types de supports et offrent une résistance maximale aux agressions extérieures. Elles existent en différentes sections selon le nombre de câbles à protéger.
Normes et réglementations à respecter
L’installation d’une gaine électrique extérieur ne s’improvise pas. Plusieurs textes réglementaires encadrent ces travaux pour garantir la sécurité des personnes et des biens.
La norme NF C 15-100 constitue la référence principale pour toutes les installations électriques domestiques. Elle définit les règles de pose, les distances à respecter et les types de matériels autorisés selon les zones d’installation.
| Zone d’installation | Contraintes principales | Solutions recommandées |
|---|---|---|
| Enterré sous jardin | Profondeur min. 65 cm | ICTA, TPC avec filet avertisseur |
| Sous voie carrossable | Profondeur min. 90 cm | TPC renforcé obligatoire |
| En saillie extérieure | Résistance UV, étanchéité | TINB/TIIB, protection métallique |
| Passages de murs | Étanchéité, protection mécanique | Fourreaux étanches |
Pour les branchements depuis le réseau public, la norme NF C 14-100 s’applique. Cette norme définit les prescriptions techniques d’Enedis et impose des contraintes spécifiques pour les remontées vers les compteurs.
Un point crucial : toute installation doit être déclarée en mairie avant réalisation. Les services de sécurité peuvent exiger un contrôle avant mise en service, surtout si l’installation traverse le domaine public.
Profondeurs et distances de sécurité pour les gaines enterrées
La pose enterrée d’une gaine électrique extérieur obéit à des règles précises. Ces contraintes peuvent paraître contraignantes, mais elles garantissent la sécurité et la pérennité de votre installation.
Profondeurs minimales d’enfouissement
La profondeur minimale varie selon la zone de passage. Sous un jardin ou une pelouse, comptez au minimum 65 cm. Cette profondeur passe à 90 cm sous une voie carrossable ou un trottoir fréquemment utilisé.
Ces valeurs correspondent à la distance entre la surface du sol et le point le plus haut de la gaine. Ne négligez jamais cette règle : une gaine trop proche de la surface risque d’être endommagée lors de futurs travaux de jardinage.
Largeur et préparation de la tranchée
Prévoyez une largeur de tranchée d’au moins 25 cm pour faciliter la pose et le remblayage. Cette largeur permet aussi de placer plusieurs gaines côte à côte si nécessaire.
Le fond de la tranchée doit être parfaitement plat et débarrassé de tous éléments susceptibles d’endommager la gaine : pierres, racines, débris métalliques. Une couche de sable fin de 10 cm fait office de lit de pose et protège la gaine des aspérités du terrain.
Distances entre canalisations
Respectez une distance minimale de 20 cm entre votre gaine électrique et toute autre canalisation : eau, gaz, assainissement, télécommunications. Cette séparation évite les interactions dangereuses et facilite les interventions futures.
Si cette distance ne peut être respectée, des protections supplémentaires peuvent être nécessaires. Dans certains cas, il faut prévoir un grillage avertisseur spécifique ou une protection mécanique renforcée.
Le filet avertisseur rouge
Obligatoire pour toute installation enterrée, le filet avertisseur rouge se place à 20 cm au-dessus de la gaine. Ce dispositif signale la présence de câbles électriques lors de futurs travaux d’excavation.
Utilisez uniquement un filet aux couleurs réglementaires : rouge pour l’électricité, jaune pour le gaz, bleu pour l’eau. La largeur minimale du filet doit couvrir toute l’emprise de l’installation plus 10 cm de part et d’autre.
Comment choisir la gaine adaptée selon votre usage
Le choix d’une gaine électrique extérieur dépend de plusieurs critères techniques que vous devez évaluer avant l’achat. Cette analyse vous évitera des erreurs coûteuses et garantira la conformité de votre installation.
Critère du diamètre de gaine
Une règle simple s’applique pour les installations domestiques : si votre diamètre de gaine est inférieur à 40 mm, vous pouvez utiliser des conduits ICTA classiques pour une pose enterrée. Au-delà, orientez-vous vers des TPC ou des conduits renforcés.
Pour déterminer le bon diamètre, additionnez les sections de tous les câbles qui passeront dans la gaine. La section totale ne doit jamais dépasser le tiers de la section intérieure de la gaine. Cette règle garantit un passage aisé des câbles et une ventilation suffisante.
Quelques exemples concrets de ce que vous devrez utiliser dans différents cas, notamment si vous devez installer un type de colle spécifique pour fixer certains supports :
- Éclairage de jardin : ICTA 20 mm suffisant
- Alimentation d’un garage : ICTA 25 ou 32 mm
- Branchement principal : TPC 63 mm minimum
- Installation piscine : TPC étanche obligatoire
Résistance mécanique et indice de protection
L’environnement d’installation détermine le niveau de protection nécessaire. Une gaine posée sous une pelouse n’aura pas les mêmes exigences qu’une installation sous parking.
Les indices IK mesurent la résistance aux chocs mécaniques. Un indice IK08 convient pour un jardin privatif, tandis qu’un IK10 s’impose sous voirie ou dans des zones de passage fréquent.
Pour les parties aériennes ou en saillie, vérifiez impérativement la résistance aux UV. Certaines gaines se dégradent rapidement au soleil et perdent leurs propriétés mécaniques en quelques années.
Étanchéité et conditions d’humidité
L’étanchéité constitue un facteur critique pour toute installation extérieure. Les gaines doivent résister à l’immersion temporaire et aux infiltrations d’eau sur le long terme.
Les raccords et boîtiers représentent souvent les points faibles. Utilisez exclusivement des accessoires étanches avec des indices IP65 minimum pour les installations extérieures. Cet indice garantit une protection totale contre les poussières et les projections d’eau.
Dans les zones humides ou sujettes aux inondations, des précautions supplémentaires s’imposent. Surélever les boîtiers de dérivation et prévoir des évacuations d’eau dans les points bas de l’installation.
Protections et équipements complémentaires indispensables
Une installation électrique extérieure ne se limite pas à la gaine. Plusieurs accessoires et protections complètent le dispositif pour garantir sécurité et fonctionnalité.
Coffrets et tableaux étanches
Pour protéger vos connexions et appareillages, investissez dans des coffrets étanches certifiés pour usage extérieur. Les gammes Plexo de Legrand offrent plusieurs formats selon vos besoins, avec des indices de protection IP65 ou IP66.
Un coffret type mesure 153 x 110 x 65 mm et peut accueillir jusqu’à 4 modules standard. Ces boîtiers résistent aux intempéries et aux UV grâce à leur matériau ABS traité anti-UV.
Positionnez toujours vos coffrets à l’abri des projections directes d’eau et des chocs mécaniques. Une hauteur minimale de 1 mètre facilite les interventions tout en limitant les risques d’inondation.
Prises et appareillages extérieurs
Les prises étanches constituent souvent le dernier maillon de votre installation. Choisissez des modèles à fermeture automatique qui maintiennent l’étanchéité même en position ouverte.
La gamme Plexo propose différents types de prises : 2P+T 16A, 3P+N+T 20A, prises spéciales recharge véhicule électrique. Toutes bénéficient d’une protection IP55 minimum et d’un système de fixation renforcé.
Pour les zones très exposées, comme près d’une piscine, optez pour des prises avec protection différentielle intégrée. Cette sécurité supplémentaire évite tout risque d’électrocution en cas de défaut d’isolement.
Goulottes et chemins de câbles métalliques
Quand vous devez faire remonter des câbles le long d’un mur extérieur, la goulotte métallique Sendzimir galvanisée offre une protection optimale. Ce type de protection résiste à la corrosion et aux chocs tout en conservant un aspect esthétique correct.
Les goulottes se fixent avec des pattes de fixation adaptées au support : cheville à expansion pour maçonnerie, vis autoforantes pour métal. Respectez un entraxe de fixation d’1 mètre maximum pour éviter les déformations.
Si vous travaillez avec du siporex en exterieur, vérifiez que vos fixations sont compatibles avec ce matériau particulier qui demande des chevilles spéciales.
Guide d’installation étape par étape
La pose d’une gaine électrique extérieur demande de la méthode et le respect de certaines étapes clés. Voici le processus détaillé pour réussir votre installation.
Préparation et traçage
Commencez par tracer précisément le parcours de votre gaine sur le terrain. Utilisez une bombe de marquage pour matérialiser la tranchée future. Vérifiez l’absence de réseaux existants en consultant le plan de votre installation et en contactant les concessionnaires si nécessaire.
Rassemblez tous les matériels nécessaires : gaines, raccords, filet avertisseur, sable, outillage de terrassement. Cette préparation évite les allers-retours pendant les travaux.
Réalisation de la tranchée
Creusez votre tranchée à la largeur et la profondeur réglementaires. Évacuez la terre de déblai sur une bâche pour faciliter le remblayage ultérieur. Attention à ne pas mélanger terre végétale et sous-sol : vous les remettrez en place dans l’ordre inverse.
Vérifiez la planéité du fond de fouille avec un niveau à bulle. Les irrégularités de plus de 2 cm doivent être corrigées pour éviter les contraintes sur la gaine.
Pose du lit de sable et de la gaine
Étalez une couche de sable fin de 10 cm au fond de la tranchée. Ce lit de pose protège la gaine des aspérités du terrain et facilite les mouvements dus aux variations thermiques.
Déroulez votre gaine en évitant les coudes trop serrés qui pourraient gêner le passage ultérieur des câbles. Respectez un rayon de courbure minimal égal à 6 fois le diamètre extérieur de la gaine.
Recouvrez la gaine d’une seconde couche de sable de 10 cm. Cette protection supérieure amortit les chocs lors du remblayage et maintient la gaine en position.
Installation du filet avertisseur et remblayage
Placez le filet avertisseur rouge à exactement 20 cm au-dessus de la gaine. Fixez-le sur les bords de la tranchée pour éviter qu’il ne se déplace pendant le remblayage.
Remblayez par couches successives de 20 cm maximum en compactant légèrement. Utilisez d’abord la terre extraite du sous-sol, puis terminez par la terre végétale. Cette méthode préserve la structure naturelle du terrain.
Contrôles et finitions
Avant la mise en service, vérifiez la continuité de vos gaines avec un tire-fil. Cette opération détecte d’éventuels écrasements ou obstructions.
Réalisez un croquis coté de votre installation en relevant les distances depuis des points fixes (angles de bâtiments, regards, etc.). Ce plan facilitera les interventions futures et constitue un document obligatoire pour certaines installations.
Questions fréquentes sur les gaines électriques extérieures
Peut-on utiliser une gaine ICTA classique pour une installation extérieure ?
Oui, mais uniquement pour une pose enterrée et avec un diamètre inférieur à 40 mm. Les gaines ICTA orange résistent bien à l’humidité du sol mais ne supportent pas l’exposition directe aux UV. Pour une installation en saillie extérieure, orientez-vous vers des TINB/TIIB ou des protections métalliques.
Quelle profondeur respecter pour une gaine électrique enterrée ?
La profondeur dépend de la zone de passage. Comptez 65 cm minimum sous jardin, 85 cm sous trottoir et 90 cm sous voie carrossable. Ces valeurs correspondent à la distance entre le sol et le point le plus haut de la gaine. Ajoutez les épaisseurs de sable de protection dans vos calculs de profondeur de tranchée.
Comment choisir entre une gaine apparente et une gaine enterrée ?
Le choix dépend de vos contraintes esthétiques, budgétaires et techniques. Une gaine enterrée offre une meilleure protection et un aspect plus soigné, mais demande plus de travaux. Une gaine apparente coûte moins cher à installer mais nécessite des protections renforcées contre les chocs et les UV.
Faut-il obligatoirement un filet avertisseur pour toute gaine enterrée ?
Oui, le filet avertisseur rouge est obligatoire pour toute installation électrique enterrée selon la norme NF C 15-100. Il doit être placé à 20 cm exactement au-dessus de la gaine et couvrir toute la largeur de l’installation plus 10 cm de débord de chaque côté.
Peut-on faire passer plusieurs câbles dans une même gaine extérieure ?
Oui, mais avec des restrictions. La section cumulée de tous les câbles ne doit pas dépasser le tiers de la section intérieure de la gaine. Cette règle garantit un passage aisé et évite les échauffements. Pour les gros câbles comme ceux nécessaires pour la recharge véhicule électrique, prévoyez une gaine dédiée.
Combien coûte l’installation d’une gaine électrique extérieure ?
Le prix varie selon le type de gaine et la complexité de l’installation. Comptez entre 15 et 30 € le mètre linéaire en fourniture pour une gaine ICTA enterrée, et entre 40 et 80 € le mètre pour une installation avec protections métalliques. La main-d’œuvre représente généralement le double du coût des fournitures. N’oubliez pas le prix cable cuivre non denude qui peut varier selon les cours des matières premières.
